PRONUNCIAMIENTO
N° 01-2024- SUP-OBRA-ING.CJDC
A : PROPIETARIO /PROMOTOR: EVER GARCIA VERA
ATENCION : CONSULTOR
DE OBRA – GRUPO TAMI EIRL
DE: : JEFE
DE SUPERVISION DE ESTUDIO – ING. CESAR JESUSDIAZ CORONEL
FECHA : 02 DE AGOSTO
2024
1.
SOBRE LAS NACIENTES DE AGUA – AGUA
SUBTERRÁNEA, EN LA ZONA DEL PROYECTO.
Es
importante tener en consideración el Estudio de Mecánica de Suelos, ya que con
ello va a indicarnos el nivel freático (a que nivel vamos a encontrar agua en
el terreno), y con ello tomar las consideraciones técnicas respectivas; además
de las características y condiciones que se puedan identificar en el suelo a
través de los ensayos respectivos.
Es
importante también a partir de la experiencia del proyectista, la posible
profundidad del nivel de desplantes del suelo (cual es el fondo de la
cimentación a construir), para tomar en consideración con la solución técnica
que se plantee.
Como
supervisión y tomando con antecedentes proyectos similares y aledaños con las
mismas situaciones y condiciones, referente a agua subterránea, se plantea y/o
recomienda al propietario y proyectista:
-
En los límites de propiedad en la parte
sudeste del terreno, realizar zanjas de ancho de aprox. 60- 80cm de
ancho con una profundidad que debe ir por debajo del nivel de desplante, de la
cimentación, de hasta por 1.00 m con la finalidad que el agua que se drene en
el lugar no perjudique a la cimentación. Ni en la ejecución de obra ni en la
puesta en funcionamiento de la obra.
-
En las zanjas excavadas se añadirá agregado de
distintas granulometrías (diámetro del agregado o piedra), el mismo que en la
parte inferior será de mayor diámetro Hasta llegar al nivel superior requeridos
con menor dimensión granulométrico del agregado, esto permitirá que el agua
subterránea drene y canalice a través de la conformación de este dren francés
con la finalidad que no afecte a la cimentación de la estructura y por ende a
toda la edificación.
-
Deberá realizar el mejoramiento de suelos, ya
se con el reemplazo o combinación de agregados para mejorar las condiciones
mecánicas sobre todo para la ejecución de la obra, todo esto deberá
evidenciarse en el informe de suelos correspondientes.
-
Se recomienda tomar en cuenta todas las medidas
de seguridad y calidad necesarias para garantizar las buenas practicas
constructivas para la posterior ejecución de la obra.
-
El agua extraída subterránea, se podrá emplear
para uso residencial y/o deberá drenarse a un canal es zona aledaña a fin de
retirar esta agua de la zona de trabajo, bajo lo descrito por el propietario de
proyecto.
-
De considerar otro procedimiento o mejora
deberá realizar empleando metodología distinta deberá hacerle conocer a las
áreas técnicas involucradas.
-
Se deberá determinar el caudal de la naciente
de agua con la finalidad de que permita el diseño de la estructura que
condujera y/o drenará el agua subterránea encontrada.
-
Es conveniente indicar que es importante un
ensayo con SPT para identificar las condiciones del suelo en esta zona a
evaluar, a fin de identificar sus condiciones importantes.
Se
plantea la solución técnica dren francés
Comprenden los siguientes componentes:
- Tubería
perforada: Una tubería con agujeros que permite que
el agua entre en el sistema de drenaje.
- Grava o piedra: Rodea la tubería para
facilitar el flujo del agua hacia la tubería y evitar que el suelo o los
escombros obstruyan el sistema.
- Geotextil (opcional): Una tela
permeable que se coloca alrededor de la grava para evitar que el suelo se
mezcle con la grava y obstruya la tubería perforada.
- Zanja: Una trinchera en la que
se colocan la tubería perforada y la grava.
Función de un Drenaje Francés
La función principal de un drenaje francés es redirigir el agua lejos de
áreas problemáticas, como cimientos de edificios o zonas propensas a
inundaciones. Esto se logra mediante la recolección y canalización del agua subterránea
a través de la tubería perforada y hacia un punto de descarga, como una zanja,
un estanque de retención o un sistema de alcantarillado.
Pasos para Instalar un Drenaje Francés
- Excavación de la zanja:
Se cava una zanja en el área donde se necesita el drenaje.
- Colocación de la tela geotextil
(si se utiliza): La tela se coloca en la zanja para evitar que la tierra
obstruya la grava y la tubería.
- Agregado de grava: Se coloca una
capa de grava en el fondo de la zanja.
- Instalación de la tubería perforada:
La tubería se coloca sobre la grava, asegurándose de que los agujeros
estén orientados hacia abajo.
- Más grava: Se agrega más grava
alrededor y sobre la tubería.
- Cubrir con tela geotextil
(si se utiliza): La tela se envuelve alrededor de la grava para mantenerla
limpia.
- Relleno de la zanja: Se rellena la
zanja con tierra y se compacta.
Tomar
en consideración que:
El
nivel freático se mide desde el nivel del terreno natural hasta la superficie
del agua subterránea, no hasta el fondo.
Concepto
Clave
- Nivel Freático: Es la superficie
superior de la zona de saturación en un acuífero, es decir, el nivel al
que el suelo o las rocas están completamente saturadas de agua.
PANEL
FOTOGRAFICO
Fotografía 01.- Identificación de naciente de
agua en zona de calicata N° 01 de fecha 25 de julio 2024, después de haber
realizado trabajo de bombeado de agua subterranea.

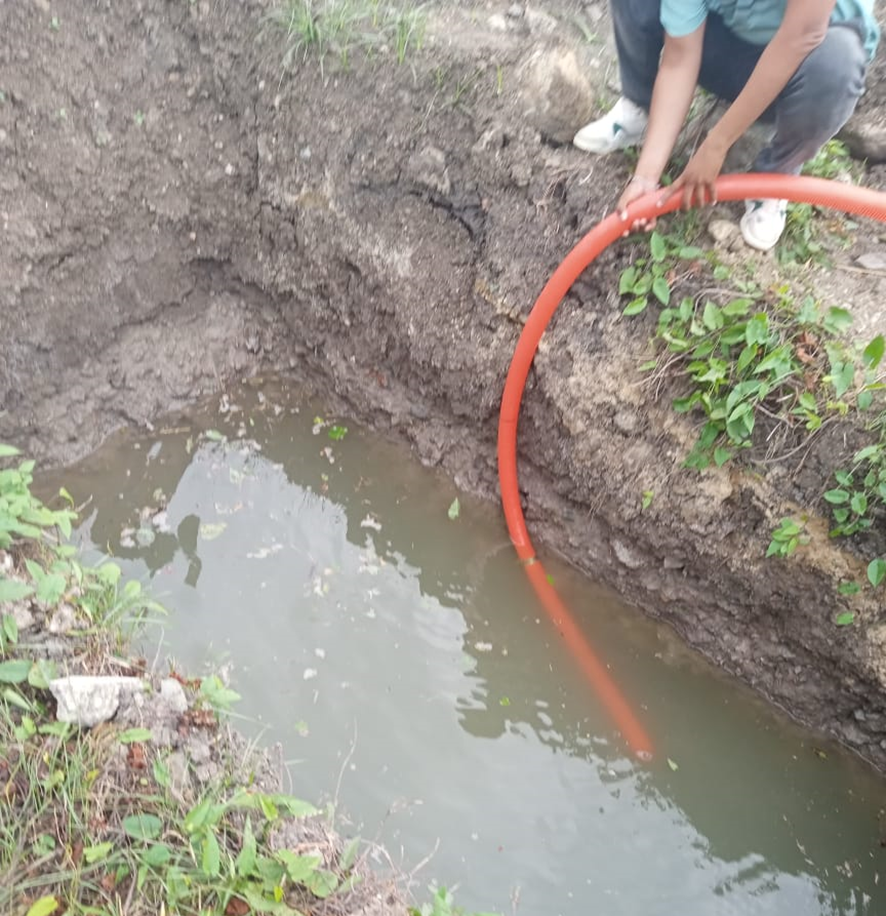

Fotografía
02.- Bombeo de agua con motobomba, con manguera de diámetro 2”, nivel freático
aprox. 70 cm.
Fotografía
03.- Naciente de agua en calicata N° 01, donde se identifica nivel freático a
aproximadamente 3m de profundidad, fecha de inspección 26 de julio 2024.
Fotografía
04.- Imagen referencial para mejora de condiciones por el agua subterránea.
-------------------------------------------------
ING. CESAR
JESUS DIAZ CORONEL
JEFE DE
SUPERVISION DE ESTUDIO
PROYECTO
CONSTRUCCION IE E INST. A. SALAZAR BONDY
SISTEMA
DE DRENAJE FRANCÉS
El sistema
de drenaje Francés, el cual consiste en desviar la humedad o el flujo de agua
provenientes de suelos adyacentes, de esta manera se encuentra como una posible
solución de las filtraciones subterráneas.
Esta
metodología proveniente de un agricultor de Massachusetts, Henry French,
que vino ideó una zanja llena de piedras que permitirá que el agua se drenase
lejos de su tierra de cultivo. Otros autores dicen que el nombre en
realidad provenía de París, porque en la década de 1800, en París había zanjas
abiertas utilizadas como sistema de alcantarillado. Se estima que puede variar
de 1m a 2 m siendo la pendiente suficiente para evacuar el agua en algún punto
bajo del terreno.
Imagen referencial, el proyectista deberá diseñar el dren francés en base a la condiciones y consideraciones técnicas respectivas.
Se tiene que considerar que para el diseño del tubo
de drenaje se debe considerar los siguientes factores entre los cuales esta:
-
La flexión, implica la posibilidad de deformación por lo que se tiene
que tener un margen para adaptarse a la deformación del terreno.
-
La presión hidráulica, los tubos deben requerir las especificaciones
mínimas.
-
La capacidad de infiltración.
-
La durabilidad de las tuberías debe ser resistente a la desintegración,
erosión y corrosión.
En terrenos inclinados el agua fluye por la
inclinación de la superficie depositándose en superficies planas , saturando
los taludes , este flujo se puede interceptar y eliminar las camas de corte
disminuyendo estas zonas saturadas por el talud , por lo cual es necesario la
instalación de drenes que nos permite alejar la infiltración del agua al
pavimento , la inmediata reacción para evitar esto se puede realizar instalando
drenajes , los criterios a aplicar en estos sistemas de drenajes asimismo
trasladar el agua a la cuneta y no al pavimento.
Generalmente estos sistemas de drenaje constan de tuberías,
que normalmente es rellenado con el agregado grueso con una capa impermeable,
hoy en día aplicándose con más notoriedad los geotextiles para evitar la pérdida
del material y se pueda realizar el mínimo gradiente hidráulico, generalmente
la colocación de geotextiles se da por el peligro de migración del suelo entre
sus operaciones se tiene lo siguiente:
·
Excavación
·
Ejecución de la tubería y la disposición del filtro geotextil
·
Colocación de la tubería
·
Colocación y compactación del material drenante, si como el relleno en
la parte superior de la zanja para posteriormente la impermeabilización de la
parte superior de la zanja
Así se recomienda agregados gruesos de buena
calidad debido a la infiltración de finos y estas produzcan la perdida de
vacíos en los agregados, entre las posibilidades es colocar la capa drenante
bajo el pavimento de la mezcla asfáltica en caliente para que pueda drenarse rápidamente,
y como otra posibilidad de colocar una capa de rodadura que sea drenante.
Se debe tener una alta capacidad hidráulica para
conducir el agua, además de llevar una tubería de drenaje, ergo las tuberías
deberán presentar la resistencia mínima, medida en el ensayo de los 3 puntos de
carga de 1000 kg/m y la profundidad mínima como en la siguiente figura:
La metodología del diseño comprende que el flujo de
salida debe ser mayor que el flujo de entrada, comprende 3 tasas de descarga
entre las cuales tenemos:
- Tasa de descarga de infiltración del pavimento
- Tasa de descarga de la base permeable
- Tasa de descarga del tiempo para drenar.
Método de velocidad de descarga del tiempo para
drenar

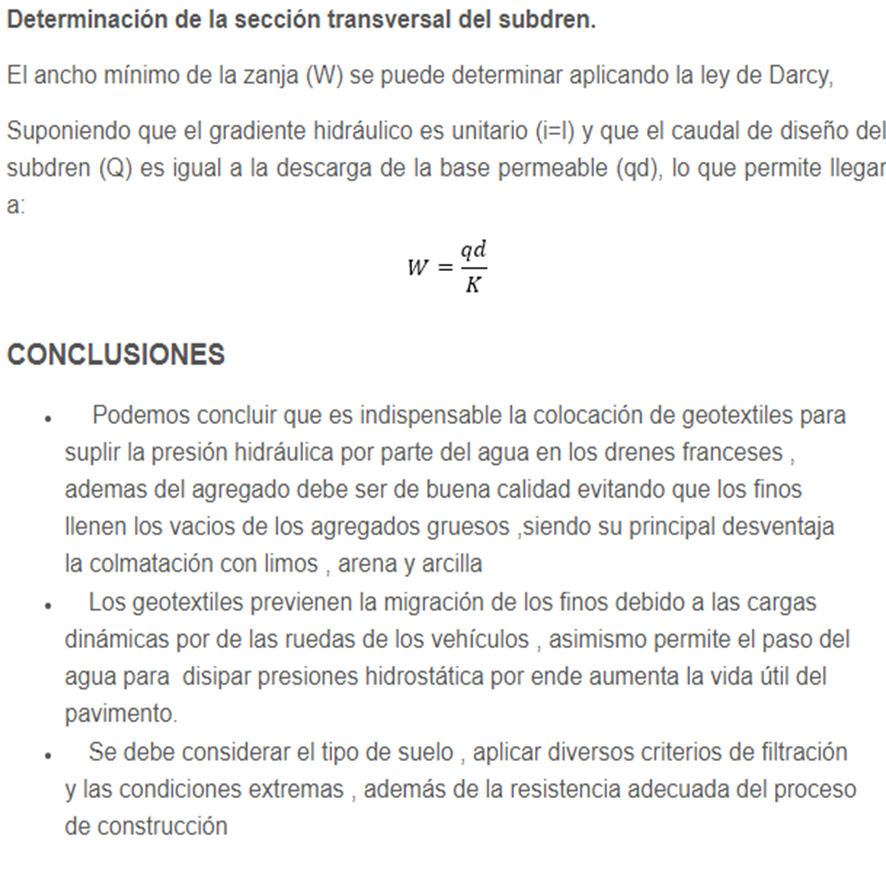

Capacidad de la Tubería Circulante
Si se asignan valores de diámetro de tubería y
coeficiente de la rugosidad, la
ecuación de Manning se puede simplificar. La tabla siguiente presenta los valores de K para diferentes diámetros de tubería y coeficiente de rugosidad
Fuente: https://ceinic-utp.blogspot.com/2020/11/mejoramiento-de-las-carreteras-con.html
Difundido por: Mg. Ing. César Jesús Díaz Coronel
